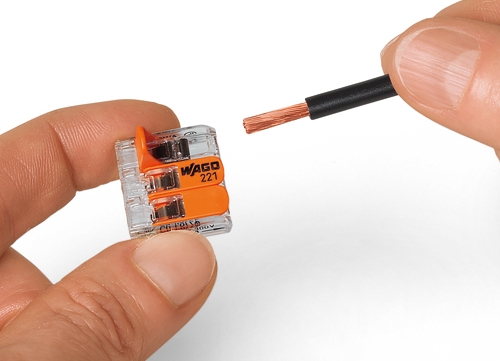

Instalační svorka COMPACT
Jedná se o svorku řady 221. Svorka je určena pro všechny druhy vodičů a v porovnání s předchozím modelem má menší rozměry, čímž šetří 40% místa.
Nová svorka WAGO COMPACT řady 221 bude k dispozici od května 2015.
Tato svorka umožňuje rychlejší, snadnější a bezpečnější instalaci nejrůznějších druhů vodičů (plné, jemně laněné i vícedrátové). S přípustným jmenovitýmproudem 32A a jmenovitým napětím 450V se svorka hodí pro použití v sítích 230 V /400V.
Transparentní pouzdro umožňuje rozpoznat nedostatečně zasunuté nebo odizolované vodiče.
Uzavřené „trychtýře“ zaručují jednoznačné zavedení vodičů do kontaktního místa. Dva zkušební otvory umožňují pohodlné zkoušení i v nainstalovaném stavu. Jeden otvor se nachází ve směru připojení vodiče a druhý na protilehlé straně. Menší síla je nyní potřeba k otevření ovládací páčky. Provozní teplota – do 105°C
Svorky 221 lze použít v prostředí s okolní teplotou až 60°C (lze využít v osvětlovacích systémech)
Spojovací svorky k dispozici v těchto provedeních: pro 2, 3, 5 vodičů (221-412, 221-413, 221-415) Mají schopnost upnout vodič o průřezu:
- od 0,14 do 4mm2 (jemně laněné)
- 0,2 až 4 mm2 (plné a vícedrátové)
Díky těmto vlastnostem je lze využít v místech, kde se setkávají různé druhy a průřezy vodičů.
Využití:
- připojování svítidel
- motorů žaluzií
- zapojování komunikačních zařízení
- řídicích jednotek dveří a vrat
- v průmyslu (zapojování motorů, čerpadel)

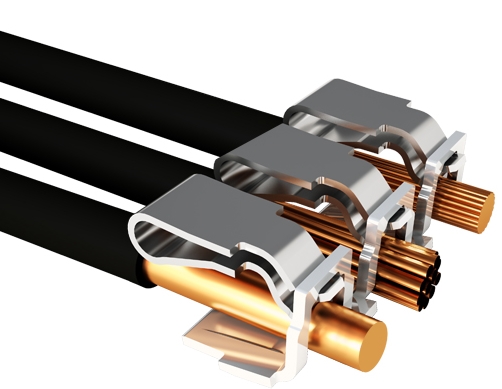

Přidržování svorky v průběhu instalace usnadňují postranní prohlubně v pouzdře. Kontakt s vodiči se vytváří pomocí technologie CAGE CLAMP®. Technické údaje jsou uvedeny na svorce (např. potřebná délka odizolování vodičů), na ovládacích páčkách je prostor pro popis.
